Obturateur cône

obturer différentes formes de conduites avec un même obturateur.

CONTACTEZ-NOUS POUR UN DEVIS
Obturateur gonflable cône multiples formes étanchéité

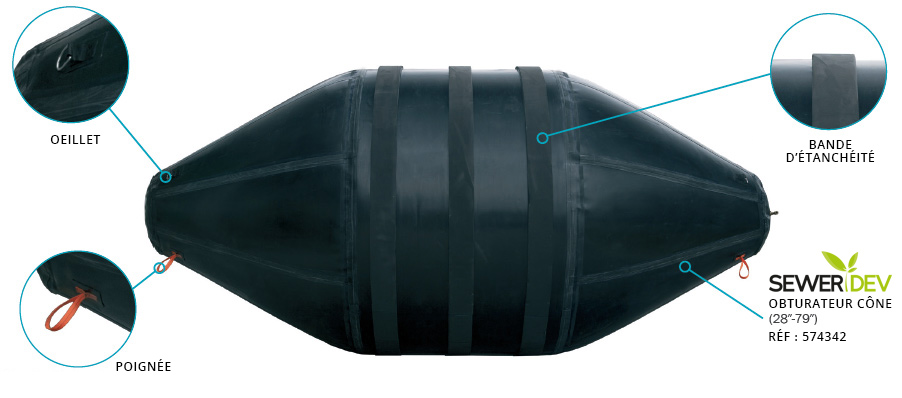

Les obturateurs cônes sont disponibles dans des dimensions allant de 400 à 2400mm. Ils sont produits à partir de caoutchouc CR spécial et renforcés par du tissu. La mousse d’étanchéité supplémentaire améliore l’étanchéité dans toutes les conditions. Les bouchons sont équipés de poignées de transport et d’œillets pour une manipulation plus facile. Ils sont très légers et conviennent pour l’étanchéité de tuyaux de différentes formes (cône, ovale, etc…).

Livraison directement d’usine, fabrication à la commande uniquement.

Obturateur cône simple

Référence Taille

[mm] / [inch]

 Plage d’utilisation Pression de gonflage

[bar] / [psi]

 Obturateur dégonflé Contre pression*
[bar] / [psi]		 Gonflage Devis
Dia. minimum
[mm] / [inch]		 Dia. maximum
[mm] / [inch]		 Poids
[kg] / [lbs]		 Longueur
sans raccord
[mm] / [inch]		 Filetage
574340 400-1000 / 16”-40” 400 / 16” 1000 / 40” 1 / 15 16.6 / 37 2000 / 79” 0.5 / 7 R1/2”
574341 600-1500 / 24”-60” 600 / 24” 1500 / 60” 1 / 15 35.7 / 79 3000 / 118” 0.5 / 7 R1/2”
574342 700-2000 / 28”-80” 700 / 28” 2000 / 80” 1 / 15 83.8 / 185 3600 / 142” 0.5 / 7 R1/2”
574343 900-2400 / 35”-96” 900 / 35” 2400 / 96” 1 / 15 111.5 / 246 4800 / 189” 0.5 / 7 R1/2”

Obturateur cône traversant

Référence Taille

[mm] / [inch]

 Plage d’utilisation

Pression de

gonflage

[bar] / [psi]

 Obturateur dégonflé

Diamètre

du traversant

(Femelle)

 Gonflage Devis
Dia. minimum
[mm] / [inch]		 Dia. maximum
[mm] / [inch]		 Poids
[kg] / [lbs]		 Longueur
sans raccord
[mm] / [inch]		 Filetage
591433 400-1000 / 16”-40” 400 / 16” 1000 / 40” 1 / 15 22.5 / 50 2000 / 79” 2’’ R1/2”
591434 600-1500 / 24”-60” 600 / 24” 1500 / 60” 1 / 15 43.1 / 95 3000 / 118” 2’’ R1/2”
591435 700-2000 / 28”-80” 700 / 28” 2000 / 80” 1 / 15 92.2 / 203 3600 / 142” 2’’ R1/2”
591436 900-2400 / 35”-96” 900 / 35” 2400 / 96” 1 / 15 122.5 / 270 4800 / 189” 2’’ R1/2”
