Obturateur haute pression

Obturateur gonflable capable d’encaisser des très fortes contre-pression.

obturateur gonflable haute pression

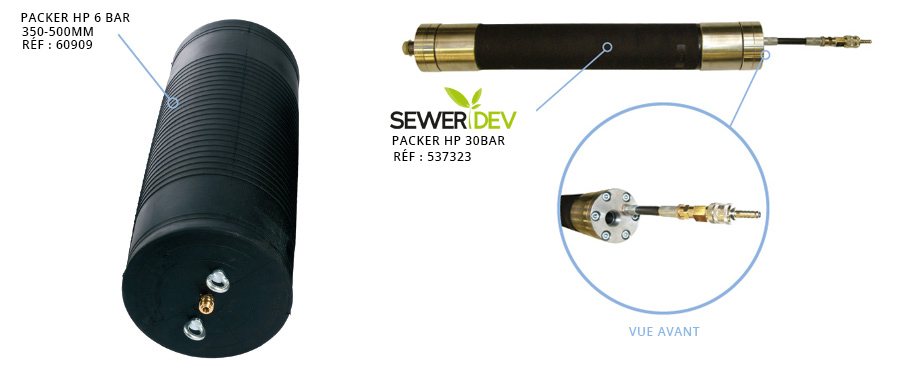

Cette gamme d’obturateurs gonflables sont spécialement renforcés pour convenir à l’étanchéité des conduites avec des contre-pressions extrêmement élevées (16 bars maximum pour les deux derniers tableaux).

Livraison directement d’usine, certaines pièces en stock, le reste est produit à la commande uniquement.

Obturateur HP 6bar (3bar)

Référence Taille
[mm] / [inch]
Plage d’utilisation Pression de gonflage

[bar] / [psi]

Contre pression maximum
[bar] / [psi]
Obturateur dégonflé Poids
[kg] / [lbs]
Anneau Gonflage Devis
Dia. minimum
[mm] / [inch]
Dia. maximum
[mm] / [inch]
Diamètre
[mm] / [inch]
Longueur
sans raccord
[mm] / [inch]
Filetage Filetage
60887 100-150 / 4”-6” 100 / 4” 150 / 6” 6 / 87 3 / 44 92 / 3.6” 535 / 21” 1.2 / 3 6 R 1/4”
60907 150-200 / 6”-8” 150 / 6” 200 / 8” 6 / 87 3 / 44 142 / 5.6” 575 / 23” 2 / 5 8 R 1/4”
60908 200-300 / 8”-12” 200 / 8” 300 / 12” 6 / 87 3 / 44 192 / 7.6” 635 / 25” 3.2 / 7 8 R 1/4”
60909 350-500 / 14”-20” 350 / 14” 500 / 20” 6 / 87 3 / 44 322 / 12.7” 865 / 34” 8.7 / 20 8 R 1/4”
60924 500-600 / 20”-24” 500 / 20” 600 / 24” 6 / 87 3 / 44 472 / 18.6” 1185 / 47” 18 / 40 10 R 1/4”

Obturateur HP 12bar (10bar)

Référence Taille
[mm] / [inch]
Plage d’utilisation Pression de gonflage

[bar] / [psi]

Contre pression maximum
[bar] / [psi]
Obturateur dégonflé Poids
[kg] / [lbs]
Anneau Gonflage Devis
Dia. minimum
[mm] / [inch]
Dia. maximum
[mm] / [inch]
Diamètre
[mm] / [inch]
Longueur
sans raccord
[mm] / [inch]
Filetage Filetage
518561 100-125 / 4”-5” 100 / 4” 125 / 5” 12 / 174 10 / 145 92 / 3.6” 540 / 21” 1.5 / 4 6 R 1/4”
518562 150 / 6” 150 / 6” 150 / 6” 12 / 174 10 / 145 142 / 5.6” 580 / 23” 2.7 / 6 8 R 1/4”
518563 200-250 / 8”-10” 200 / 8” 250 / 10” 12 / 174 10 / 145 192 / 7.6” 640 / 25” 4.3 / 10 8 R 1/4”
518564 300-350 / 12”-14” 300 / 12” 350 / 14” 12 / 174 10 / 145 272 / 10.7” 670 / 27” 8 / 18 8 R 1/4”
518565 400 / 16” 400 / 16” 400 / 16” 12 / 174 10 / 145 322 / 12.7” 870 / 34” 11.5 / 26 10 R 1/4”
518566 500 / 20” 500 / 20” 500 / 20” 12 / 174 10 / 145 472 / 18.6” 1190 / 47” 24.1 / 53 10 R 1/4”

Obturateur HP 30bar (16bar)

Référence

Taille

(mm)

Plage d’utilisation

Pression de

gonflage

[bar] / [psi]

Contre pression maximum
[bar] / [psi]
Obturateur dégonflé longueur du caoutchouc
[mm] / [inch]
Poids
[kg] / [lbs]
Devis
Dia. minimum
[mm] / [inch]
Dia. maximum
[mm] / [inch]
Diamètre
[mm] / [inch]
Longueur
sans raccord
[mm] / [inch]
538625 55-75 / 2”-3” 55 / 2” 75 / 3” 30 / 435 16 / 232 54 / 2.1” 615 / 24” 400 / 16” 3 / 7
533837 75-100 / 3”-4” 75 / 3” 100 / 4” 30 / 435 16 / 232 73 / 2.9” 600 / 24” 400 / 16” 5 / 11
533838 100-150 / 4”-6” 100 / 4” 150 / 6” 30 / 435 16 / 232 88 / 3.5” 614 / 24” 400 / 16” 6.7/ 15
533839 150-200 / 6”-8” 150 / 6” 200 / 8” 30 / 435 16 / 232 122 / 4.8” 621 / 24” 400 / 16” 13 / 29

Obturateur HP 30bar (16bar) avec traversant

Référence Taille

[mm] / [inch]

Plage d’utilisation

Pression de

gonflage

[bar] / [psi]

Contre pression maximum
[bar] / [psi]
Dia. traversant
[mm] / [inch]
Filetage traversant
[inch]
longueur du caoutchouc
[mm] / [inch]
Poids
[kg] / [lbs]
Devis
Dia. minimum
[mm] / [inch]
Dia. maximum
[mm] / [inch]
537553 55-75 / 2”-3” 55 / 2” 75 / 3” 30 / 435 16 / 232 10 / 0.4” 3/8 400 / 16” 3 / 7
537661 75-100 / 3”-4” 75 / 3” 100 / 4” 30 / 435 16 / 232 15 / 0.6” 1/2 400 / 16” 4.8 / 11
537323 100-150 / 4”-6” 100 / 4” 150 / 6” 30 / 435 16 / 232 20 / 0.8” 3/4 400 / 16” 7 / 15
537672 150-200 / 6”-8” 150 / 6” 200 / 8” 30 / 435 16 / 232 25 / 1” 1 400 / 16” 13 / 29
